供配電系統

供配電系統是為建筑物提供能源。為了保證供電可靠性，對一級負荷都設兩路獨立電源，互為備用，并且裝設應急備用發電機組，以便在15s內保證事故照明、消防用電等。配電部分也分為“工作”和“事故”兩個獨立的系統，并在干線之間設有聯絡開關，故障、檢修時可以互為備用。變電所只需定期巡視，不必設專人值班。

1、供配電系統的監控內容

（1）檢測運行參數

電壓、電流、功率和變壓器的溫度等，為正常運行時的計量管理、事故發生時的故障原因分析提供數據。

（2）監視電氣設備運行狀態

高低壓進線斷路器、主線聯絡斷路器等各種類型開關的當前分/合狀態；

提供電氣主接線圖開關狀態畫面；

發現故障自動報警，并顯示故障位置、相關電壓和電流數值等。

(3)對建筑物內所有用電設備的用電量進行統計及電量計算與管理

空調、電梯、給排水和消防噴淋等動力電和照明用電；

繪制用電負荷曲線如日負荷、年負荷曲線；

實現自動秒表、輸出用戶電費單據等。

(4)對各種電氣設備的檢修、保養維護進行管理

建立設備檔案，包括設備配置、參數檔案、設備運行、事故和檢修檔案，生成定期維修操作單并存檔，避免維修操作時引起誤報警等。

2、供配電系統的監測方法及原理

（1）高壓線路的電壓及電流監測

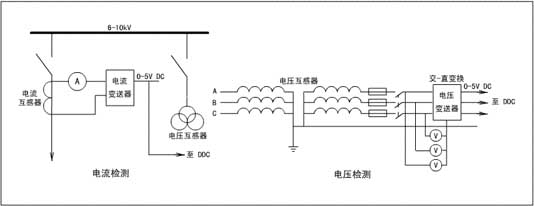

6～10kV高壓線路的電壓及電流測量方法如下圖：

高壓線路電壓及電流的測量方法

（2）低壓端電壓及電流監測

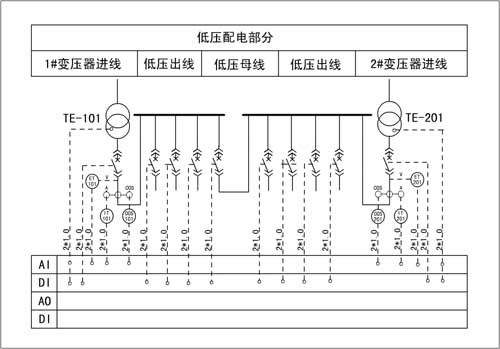

低壓端(380/220V)的電壓及電流測量方法與高壓側基本相同，只不過是電壓和電流互感器的電壓等級不同。低壓配電系統監控原理圖如下圖：

低壓配電系統監控原理圖

（3）參數檢測、設備狀態監視與故障報警

DDC通過溫度傳感器/變送器、電壓變送器、電流變送器、功率因素變送器自動檢測變壓器線圈溫度、電壓、電流和功率因素等參數，與額定數值比較，發現故障報警，顯示相應的電壓、電流數值和故障位置。經由數字量輸入通道可以自動監視各個斷路器、負荷開關和隔離開關等的當前分、合狀態。

(4)電量計量

DDC根據檢測到的電壓、電流、功率因數計算有功功率、無功功率，累計用電量。為繪制負荷曲線、無功補償及電費計算提供依據。

3、功率、功率因數的檢測

通過電壓與電流的相位差，可以測得功率因數。有了功率因數、電壓、電流數值即可求得有功功率和無功功率。

4、應急柴油發電機與蓄電池組的檢測方法

（1）為了保證消防泵、消防電梯、緊急疏散照明、防排煙設施和電動放火卷簾門等消防用電，必須設置自備應急柴油發電機組，按一級負荷對消防設施供電。柴油發電機應起動迅速、自起動控制方便，市網停電后能在10～15s內接帶應急電源。應急柴油發電機組電壓、電流等參數，機組運行狀態、故障報警和日用油箱液位等。

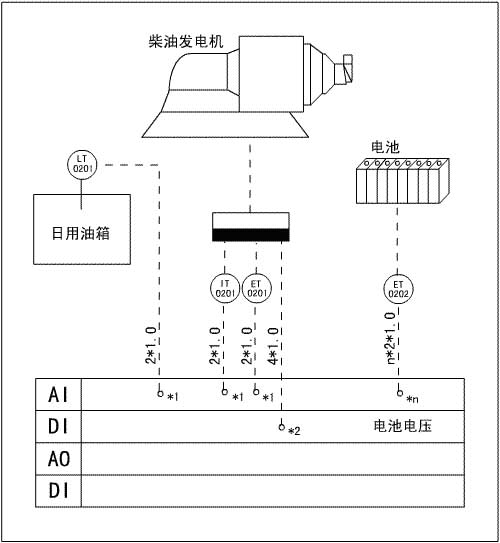

（2）高層建筑物中的高壓配電室對繼電器保護要求嚴格，一般的純交流或整流操作難以滿足要求，必須設置蓄電池組，以提供控制、保護、自動裝置及事故照明等所需的直流電源。鎘鎳電池以其體積小、重量輕、不產生腐蝕性氣體、無爆炸危險、對設備和人體健康無影響而獲得廣泛的應用。對鎘鎳電池組的檢測包括電壓監視、過流電壓保護及報警等，監控原理圖如下圖：
