梨 子 坪 隧 道

機

電

監

控

方

案

長沙豐禾智能科技有限公司

一 概述

本方案主要就張家界高速公路項目梨子坪隧道的系統交通區域控制機及通風照明等子系統的監控投標方案進行了說明。

隧道監控系統包括隧道內的交通控制、通風控制、照明控制幾大部分組成。其中隧道內交通控制、通風控制、照明控制子

系統主要是由PLC（也稱作區域控制器或本

地控制器）來控制。本地控制器系統可收集、處理和存各隧道內外場設備的檢測數據，監視外場設備工作狀態，上傳給監控分中心，并接收監控分中心命令對外場設備進行控制。另外本地控制器系統還具有本地自動控制的功能，在維修、測試、監控分中心、隧道管理所設備故障、通信故障等情況下可由本地控制系統代替監控分中心進行控制。

二 系統設計原則

區域控制器網絡是隧道監控的核心部分，對其合理的設計，是隧道監控能否高效、可靠運行的關鍵。目前，PLC生產廠商很多，同一個廠商，PLC的品種系列也很多，如果選型配置不當，就不能充分發揮PLC系統的控制功能，甚至使得PLC自控系統成為一種擺設。網絡的正確選型對隧道的監控系統也會起到非常重要的作用。

根據對以上網絡系統的分析，結合本隧道機電監控的具體要求，我們確立了以下幾點原則：

可編程控制器（簡稱PLC）的選型應充分考慮其先進性和性價比。PLC選型應考慮選擇系統架構先進、中文操作界面、供貨周期短、備品備件充足，售后服務到位的生產商?？紤]到用戶的技術水平，PLC系統應結構簡潔、使用方便、特別是程序編制方法應簡單易學。

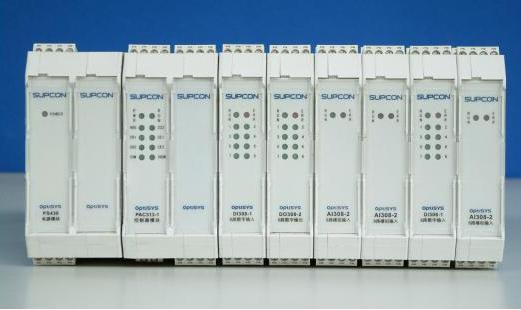

基于綜合考慮，我們選用中國知名自動化公司的PLC作為隧道區域控制機、交通控制器、通風控制器和照明控制器。具有以下特點：

n 針對智能交通等公用工程特點設計開發，采用工業以太網及CANBUS等現場總線通訊方式，系統技術先進，性價比高；

n 沿用集散控制系統的高可靠性、模塊化設計和完善的制造工藝，具有極高的可靠性和完善的系統功能；

n 控制系統采用模塊化結構和現場總線通訊方式，配置靈活、易于擴展，即可集中安裝，也可現場分散安裝；

n 22.5mm/45mm的統一厚度，所有模塊均能通過總線連接器直接安裝在DIN導軌上面，接線端子可以直接連接外部線纜（0.5～1.5mm2），無需增加轉接端子，節省安裝空間；

選用浙大中控產品的優勢在于：

n 系統的可靠性，浙大中控在工業自動化領域已經發展了10年，浙大中控品牌的自動化產品在國內石油化工、電廠、污水治理等自控領域牢牢占有半壁江山，工業級產品的制造工藝保證系統穩定；

n 技術的先進性，新開發的系統沒有兼容以往舊系統的問題，采用目前業界最先進的以太網網絡架構，能夠支持UTP、光纖甚至無線傳輸。

n 價格的合理性，系統性價比高，投資回報周期短；

n 全中文產品說明書、軟件組態界面，人性化操作方式；

n 細致周到的用戶培訓，項目完工后，將對操作人員提供全面、細致、周到的培訓；

n 可靠的售后服務，作為本土企業可以提供快速的售后維護（全天24小時響應）；

n 建立備品備件庫存，針對隧道機電監控系統容易發生損壞的系統部件提供備品備件，保障系統不見斷運行。

三 監控系統規劃

整個隧道機電監控網絡由隧道管理站和隧道內的區域控制器以及相關的通信線路組成，本地控制器分散布置在隧道內的各個位置，分別負責其所轄隧道區段外場設備的數據收集和管理控制。每套區域控制器（PLC）分別對各自所轄區域的交通誘導設備、交通檢測設備和照明檢測設備以及通風、照明等信息分別單獨進行采集和控制，同時按所設定的程序以及上位機的指令進行相應的動作。采集的信息經以太光纖環網傳送至隧道監控室的服務器上，實現上位冗余聯網。

分別為每臺PLC控制器配置一套工業以太網交換機，交換機配置雙光口雙電口。各個PLC控制器，通過位于CPU上的10M/100M以太網接口與交換機電口相聯。各個交換機之間采用雙環光纜組成100Mbps速率的光纖冗余環網。中央控制器室設備同樣通過以太網交換機接入光纖冗余環網。由此可見，隧道內第一層網絡是100Mbps速率的光纖冗余環網。

監控網絡的第二層為通過CANBUS現場總線（傳輸媒介為專用通信屏蔽電纜）連接CPU與各個I/O模塊的本地I/O結構。CANBUS現場總線具有通信速率高（1Mbps），接線方便（2線制）和抗干擾性好的特點。

監控網絡第三層為設備層。各種交通監控設施（如車檢器、車道指示器、交通信號燈、情報板、限速標志等），環境檢測設施（如風速風向儀、光強檢測儀、CO/VI監測儀等）就近接入隧道區域控制器實現實時通信。通訊的接口分別按照要求可以是模擬量輸入，開關量的輸入輸出，以太網，以及基于RS-232/485的串口通訊。PLC通過易于建立的用于匹配所連接的設備協議的協議宏使得開發方不需要編寫專門的通信程序與第三方設備進行通信，原則上PLC能和任何帶RS-232C，RS-422或RS-485接口的設備進行通信。在本控制系統中用于控制照明、通風、電力、交通等設備的各個區域控制器均采用獨立的控制程序。

四 本地控制器功能

按照功能劃分，整個監控系統應從邏輯上分為如下幾個子系統：交通監控子系統，照明控制子系統，通風控制和水泵控制子系統等4個子系統。4個子系統功能統一由各個隧道內本地控制器聯網來實現全程監控。

隧道管理站內設有主控區域控制器, 負責將監控中心下發的命令接收并轉譯，協調區域控制器網絡執行交通、照明、通風、火災等方案聯動輸出。

4.1交通監控子系統

交通控制子系統為整個隧道監控系統的基本功能，實現隧道通行的自動和手動控制。交通控制子系統應具有如下基本功能：

4.1.1 由PLC讀取車輛檢測器的數據（交通量、平均車速、占有率等），傳送至監控中心計算機。

4.1.2 基本交通控制功能：隧道入口設置可變情報板，可變限速標志和四顯交通燈誘導交通。四顯交通燈為紅，黃，綠，通行四顯信號信號，該信號燈與本車道車道控制標志及另一車道反向顯示的車道控制標志有邏輯聯鎖關系。同時洞口設置車輛檢測器實時采集通行車輛的車型,速度并統計交通流量信息，進行13種模式的交通控制。

根據交通控制原理、各隧道的交通誘導設備的配置情況和本投標人的工程實施經驗，在正常交通情況下可以按照以下13種穩定狀態控制各交通設施的運行：

4.1.3應急交通處理功能：當隧道內出現交通堵塞、交通事故、火災、CO濃度超過300ppm（20分鐘），VI濃度大于0.012 m時，應能自動或手動關閉（轉為紅燈，以下同）隧道入口處信號燈和洞內車道控制標志。

4.1.4當交通量基本平衡，且單向交通量超過限制交通量的1/2時；當交通量嚴重不平衡，雙向交通量之和小于限制交通量，但單一方向交通量大于限制交通量的60%時，控制臺應發出聲光報警，經操作人員確認并清除報警信號后，入口信號燈應能自動周期地開關。確定信號開關周期時，應以控制進遂車輛不超過限制交通量為度。

4.1.5 應能按照操作員的意圖手動開放或關閉任一架車道控制標志，操作結果應符合聯鎖關系（操作過程應有菜單提示）。應能經簡單操作，快速地開放包括該車架車道控制標志在內的該車道下流方面的全部車道控制標志，關閉包括該架車道控制標志在內的該車道上流方面的全部車道控制標志。

4.1.6檢測出隧道內發生火災，并經值班人員確認后，應能自動關閉火災區上流方面的全部車道控制標志，同時自動關閉兩端隧道入口信號燈，入口車道指示標志。

4.1.7可變限速標志應能與隧道內行駛車輛的平均速度及車道占用情況相適應，以便平衡隧道出入的交通流，避免或緩解隧道內擁擠堵塞情況。

4.1.8 當操作員手動控制時，應能按操作員的意圖靈活轉換可變限速標志的顯示，手動控制優先。

4.2 照明控制子系統

隧道照明控制子系統根據洞口內外的安裝的光強度檢測器檢測到的洞內外光強數據、交通量變化以及白天、黑夜等情況，控制隧道的照明系統，調節出入口以及洞內的照明，保證行車的安全，以及在滿足照明要求的情況下達到節能運行的目的，同時對洞內照明以及照明控制設備的狀況進行監視。

隧道照明控制子系統由控制室計算機、隧道內區域控制器、照明控制柜、隧道內燈具、連接電纜等組成?？刂剖矣?jì)算機、區域控制器都可進行照明控制，在隧道至監控中心的通信出現故障時，可直接在本地控制器上操作，以保證隧道正常運營。

照明系統設計在隧道內設置照明控制柜等設備，能完成本地的人工和自動控制，并且預留監控裝置遙控、遙信的條件，提供控制每路照明的繼電器接點，監控系統在隧道內設有區域控制器，直接與照明控制柜的繼電器接點相連，以保證對照明的遙控。

照明系統具有洞內燈泡亮度不足的報警功能，即能夠通過洞內光強儀采集數據與設定值比較后提示維護部門更換燈具。

照明應根據需要亮度采用分級控制，共分6級：

1級：基本照明,常開,不需控制

2級：基本照明+左側基本照明

3級：基本照明+左側基本照明+右側基本照明

4級：基本照明+左側基本照明+右側基本照明+左側加強照明

5級：基本照明+左側基本照明+右側基本照明+左側加強照明+右側加強照明

6級：所有照明全部開啟(5級照明+應急照明)

另外，在遇到火災報警處理時，應自動開啟6級照明方便交通撤離。

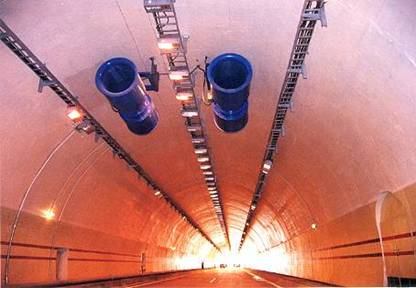

4.3 通風控制子系統

通風控制子系統根據檢測到的透過率、CO濃度數據、交通量數據，控制風機的運行臺數、風向和運行時間，實現節能運行和保持風機較佳壽命的控制運行；并在發生火災時，根據不同地點，進行相應的火災排煙處理，以保證隧道的安全及運行環境的舒適性。

監控中心與隧道通風設施的接口要求：

監控系統對風機的控制采用區域控制的方式。

監控系統對每臺風機有正轉、反轉、停機控制，由監控系統提供相應繼電器及至風機控制裝置的連接電纜。

通風系統應將每臺風機的狀態（正轉、反轉、停機）、自動手動狀態顯示、總故障信號傳給監控系統，通風系統提供繼電器干接點，與監控系統的連接電纜由監控負責。

通風控制子系統控制方式要求有如下四級：

    ——監控室：自動控制、人工遠程控制

    ——隧道區域控制器 ：自動控制、人工控制

    ——通風機開關箱：人工手動控制

正常情況下將隧道內的風機控制轉換開關置于“自動”位，由監控室實現通風控制子系統的監控，自動完成子系統的各項功能。系統在故障或需要時經過轉換應在前三級的任一級上維持系統的正常運行。在對通風設備和通風控制子系統需要進行維修和測試時則可以采取隧道內人工、通風機開關箱處人工控制的方式。

控制方式的優先權為：人工高于自動，人工方式時是按三級順序優先級由低到高，自動方式時是隧道區域控制優先于監控室控制。

風機自動控制模式有兩種：一種是在一些特定情況下選用某種預先編制的控制程序通過人工確認后進行風機自動控制，另一種是根據CO和透過率檢測器檢測到的實際數據與環境指標的標準值比較，來實時調節風機的運轉。

4.3.1系統構成

本通風控制子系統由監控室服務器、隧道區域控制的PLC、通風控制柜、隧道內風機、CO和透過率檢測器、連接電纜、電源電纜等組成。

CO檢測器和透過率檢測器設在隧道內，用于檢測隧道內CO濃度和能見度情況，由區域控制器采集數據，監控系統將檢測數據與標準值進行比較，控制風機的啟停。

通風系統設計在隧道內設通風控制柜，能完成本地的人工控制，并且預留遙控遙信條件。每兩臺風機為一組,設一風機控制柜。風機控制柜控制信號由距離就近的區域控制器控制，通過區域控制器軟件聯網協調控制。

對監控系統自動控制風機來看是將一個斷面上的兩臺風機作為一組進行控制，由通風系統返回每臺風機的狀態信號，即風機的正轉、反轉、停止、故障等信號，輸入輸出之間有電磁隔離措施。

4.3.2控制原則

隧道通風控制子系統對通風的控制原則應遵照JTJ026.90《公路隧道通風照明設計規范》和相應的國際標準。本項目工程內隧道均采用射流風機縱向通風方式。

1．保持隧道內環境指標在標準范圍內。

——隧道內CO正常運營時允許濃度：CO濃度<150ppm為正常，150ppm<CO濃度<300ppm，需要啟動風機，直到CO濃度正常；交通阻滯（隧道內各車道均以怠速行駛，平均車速為10Km/h）時可為300ppm，經歷時間不超過20min。當發生火災或交通事故時，CO濃度突然增加超過300ppm，這時同時啟動各組風機直到CO濃度達到正常值。若所有風機同時啟動后并經過一定時間（15分鐘）CO濃度仍然大于300ppm，則考慮關閉隧道。

——隧道內煙霧允許濃度為7.0′10-3(m-1)

——隧道內風速正常運營時推薦為10m/s

2．CO濃度由低—高、透過率檢測值由好—壞分為幾個級別，投入的風機數量和運轉時間在隧道正常運營時由此確定。隧道內能見度測量范圍為0—15 1/km，分為4級， 〉3，〉5，〉7，〉10，當能見度<5時為正常，當5<能見度<10需要啟動風機，直到能見度恢復正常，當能見度>10時關閉隧道。

風機有運行時間統計功能，風機的運行根據CO濃度、透過率值、交通量狀況、火災報警等綜合情況進行控制，具體原則是：

——根據隧道營運過程中的交通狀況，適時調整通風量，在保證交通安全的前提下，以最經濟的動力給隧道提供滿足營運條件的通風量。

——隧道內某一位置的CO或透過率值先達到風機啟動值，則最靠近此檢測器的風機首先啟動。

——累計運行時間最短的風機首先啟動，以便平衡各臺風機的勞逸程度，延長風機的使用壽命。

——因風機起動瞬間沖擊電流很大，故各臺風機的啟動有短暫的延時，以減少對變電所供電的沖擊。

——風機的啟閉次數不應過頻，防止風機出現振蕩現象

4.4 水泵控制子系統

根據現場實際情況，本隧道水泵控制子系統主要對兩個消防水泵和一個排污泵以及2個消防水池和1個污水集水池進行聯動控制。

三個水池各安裝2個液位傳感器，對高/低水位進行監測，根據水池水量情況來控制水泵的開關以及臺數。具體控制要求如下：

4.4.1 消防水泵控制：消防水泵一用一備，根據軟件統計平衡兩個水泵使用時間，以延長水泵壽命。消防低位水池從上體溪流或打井取水，根據高低液位傳感器顯示情況隨時保持水池水滿。當消防高位水池低液位傳感器報警時，水泵開啟從消防低位水池中抽水至消防高位水池，直到消防高位水池高液位傳感器發出警告或消防低位水池低液位傳感器發出報警為止。如果隧道內發生火災，消防水栓持續對外供水時，兩臺消防水泵同時開啟補水至消防高位水池，當?shù)臀凰氐牡鸵何粋鞲衅靼l(fā)出報警時停止水泵。

4.4.2 排污水泵控制：根據污水集水池液位傳感器來聯鎖啟停排污泵。當污水集水池中高液位傳感器報警時，排污泵開啟，直至污水集水池中低液位傳感器發出警告為止。

五 監控系統技術指標

本方案選用的PLC，具有如下技術特點，保證了隧道監控系統的可靠，穩定運行。

5.1 區域控制器PLC指標

——高速的32位CPU芯片；

——運行環境溫度：-25-70℃，運行環境濕度：95％，允許短時間結露

——電源電壓：93-264VAC；

——基本指令處理速度：0.01us；

——I/O點數：2048點（包括遠程I/O）；

——具有兩個10M/100M以太網標準通訊控制器和驅動接口；

——串口通訊模塊：RS232/RS485/RS422/支持MODBUS協議、自由口編程

——安裝底板：高強度鋼導軌，模塊化結構，方便擴展；

——控制方式：存儲程序方式；

——程序存儲器容量：4M，內存：4M（可擴展）；

——擴展存儲器容量：64M；

——CPU自帶CANBUS現場總線接口和RS232/RS485/RJ45編程外設口

——具有協議宏功能，能自由與各種第三方串口設備通信；

——CPU內置隧道中常用的設備品牌通用協議。

——狀態顯示：運行，停止，故障，電池，I/O狀態；

——CPU帶時鐘功能：診斷信息帶日期和時間標記；

——具有硬件及軟件中斷功能：定時中斷、掉電中斷、I/O中斷，外部中斷；

——具有自診斷功能：CPU故障、I/O校驗錯誤、上位機連接出錯、存儲器故障等；

——支持工業和商業以太網、控制器網、設備網多網配置；

——指令系統包括：邏輯指令、控制指令、定時計數指令、數據控制處理指令、增減符號運算指令、調試處理故障診斷指令、塊指令、特殊指令、字符串處理指令；

——模塊化編程，最大256個任務編程

5.2 數字輸入模塊（DI）

l 輸入點數：8、16、32點，光電隔離；

l 輸入電壓：24VDC；

l 輸入電纜最長長度：600米（無屏蔽），1000米（屏蔽）；

l 運行環境溫度：-25-70℃

l 運行環境溫度：95％，允許短時間結露；

l 海拔高度：2000米；

l 隔離測試：1000VDC；

l 連接方式：拆卸式端子，防插錯結構；

5.3 繼電器輸出模塊（DO）

l 輸出點數：8、16、32點，電隔離；

l 運行環境溫度：-25-70℃；

l 運行環境溫度：95％，允許短時間結露；

l 海拔高度：2000米；

l 隔離測試：3000VAC；

l 最大開閉能力：AC250V，2A(感性負載COSФ=1)；

l 輸出電纜最大長度：600米（無屏蔽），1000米（屏蔽）；

l 連接方式：拆卸式端子，防插錯結構；

5.4 模擬量輸入模塊（AO）

l 輸入點數： 4、8點，通用或者熱電阻；

l 輸入電壓：24VDC；

l 運行環境溫度：-25-70℃；

l 運行環境溫度：95％，允許短時間結露；

l 測量精度：±1%；

l 分辨率：16bit；

l 最大開閉能力：AC250V，2A(感性負載COSФ=1)；

l 輸出電纜最大長度：600米（無屏蔽），1000米（屏蔽）；

l 連接方式：拆卸式端子，防插錯結構；

5.5 PLC需要的相關軟件及硬件滿足

l 可在Windows NT4.0,Windows 2000, Windows XP環境下運行

l 兼容性：與Windows系統及相關應用軟件有良好的兼容性

l 通訊：可通過工業以太網或現場總線，或其他通信標準接口與PLC通訊

l 主要功能：快速讀寫各個控制器中數據，圖形編輯器，報警記錄，報表管理器，用戶管理器，多種通訊通道（打印機，DDE,OPC），標準接口（用于Windows ODBC/SOL,OLE,DDE,OPC應用程序）

l 支持FINS命令，E-mail報警，FTP等管理功能

l 支持在線編輯等功能，方便管理和調試

l 控制點數：不低于128K

l 數據記錄：大于40000

l 語言：中、英文
